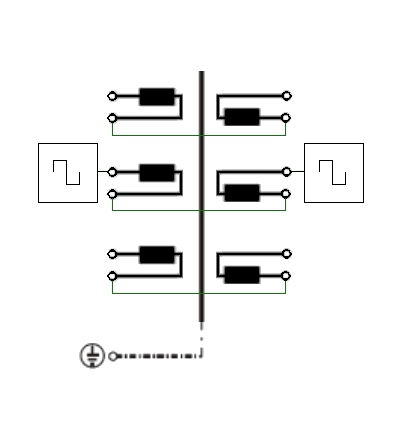

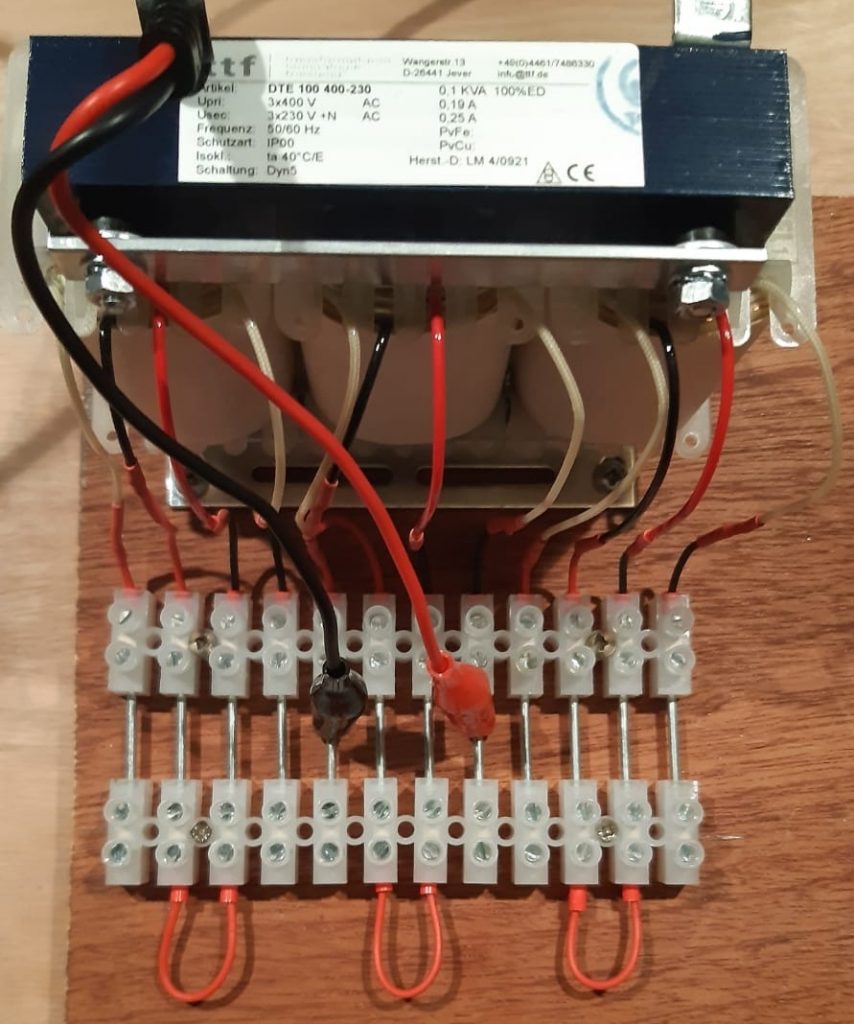

In dit onderzoek sluit ik een blokgenerator aan op de middelste spoel. De spoelen zijn per paar met elkaar in serie doorverbonden.
Spoel links is L1, spoel midden is L2 en spoel rechts is L3.

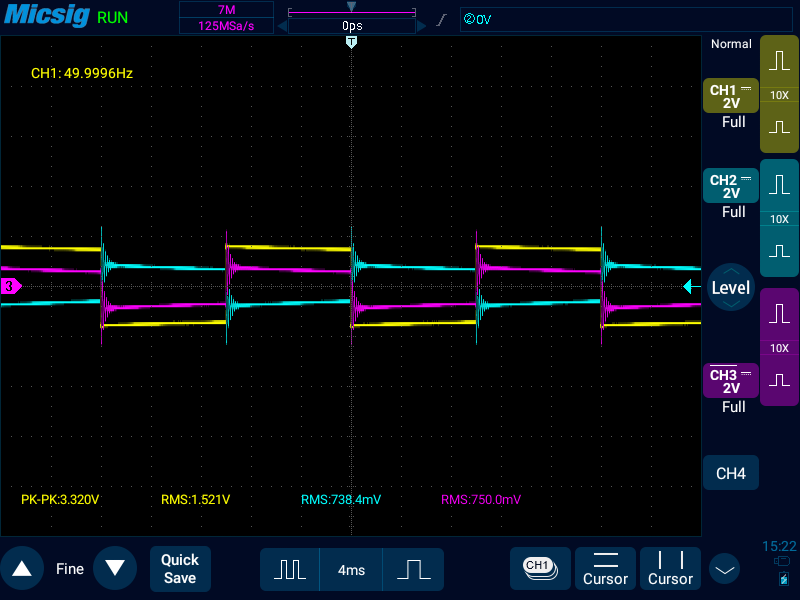

De eerste meting is bij een normale netspanningsfrequentie van 50 Hertz. In de onderstaande afbeelding is geel de ingangsspanning van L2. Blauw is de uitgangsspanning van L1 en paars is de geïnverteerde uitgangsspanning van L3.
De amplitude van de sinusgolf is RMS 1,521 Volt. Je ziet hier dat de uitgangsspanningen van de L1 en L3 ongeveer de helft is van de ingangsspanning op L2.
Na enige tijd zoeken ontdekte ik dat de een frequentie van 6,5 kHz ervoor zorgde dat de uitgangsspanning op L1 en L3 groter werd dan de ingangsspanning op L2. Bijkomend effect is dat de blokgolf in L1 en L3 veranderde in een sinusgolf.
De amplitude van de blokgolf bedraagt RMS 1,491 Volt. We zien hier dat de RMS van L1 en L3 ruim verdrievoudigd is dan die van L2.
Resultaten gemeten met een ANENG AN 9002 multimeter.
Gemeten weerstand van de spoelen
L1 = 286,5 Ohm (44,3+242,2) , L2 = 286,4 Ohm (44,2+242,2), L3 = 285,5 Ohm (43,7+241,8)
Gemeten stroom bij open spoelen L1 en L3
L2 = 94,9 µA~ (291,2 µA~ bij 50 Hz)
Gemeten stroom bij gesloten spoelen L1 en L3
L2 = 8,8 µA~ (1373 µA~ bij 50 Hz)
RMS vermogen L2:
Open: 1,491 V * 0,0000949 A = 0,0001414959 W = 141,4959 µW
Gesloten: 1,491 V * 0,0000088 A = 0,0000131208 W = 13,1208 µW
Faseverschuiving
Er treedt hier wel een faseverschuiving op! De Power Factor (pf), in het Nederlands vermogensfactor of arbeidsfactor, heeft een lagere waarde dan 1.
